Zum Erstellen und Bearbeiten von Logos, Icons und anderen Illustrationen eignet sich nach wie vor das kostenlose Zeichenprogramm Inkscape hervorragend. Die Open-Source-Software hat sich in den letzten Jahren zu einer echten Alternative zu Adobe Illustrator entwickelt und bietet professionelle Vektorgrafikfunktionen ohne monatliche Abo-Gebühren. Hier lassen sich die verschiedensten Formen zeichnen, und das Ergebnis wird als SVG exportiert – einem Format, das im Web und für moderne Anwendungen immer wichtiger wird.
Eine besonders nützliche Funktion ist die Erstellung von Kreis-Segmenten für Diagramme, Logos oder grafische Elemente. Ob für Tortendiagramme, Progress-Indikatoren oder stilisierte Designelemente – Kreissegmente sind vielseitig einsetzbar.
Kreis-Segmente in Inkscape erstellen
Um in einer Inkscape-Zeichnung keinen ganzen Kreis zu nutzen, sondern nur einen Viertelkreis, einen Halbkreis oder ein anderes Kreis-Segment, führt ihr die folgenden Schritte aus:

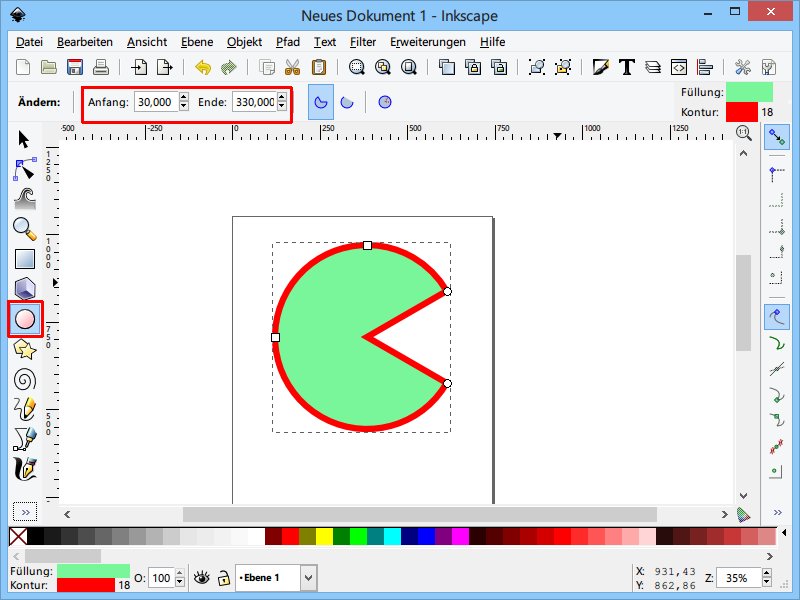

- Startet Inkscape (aktuell Version 1.4) und öffnet die gewünschte Zeichnung oder erstellt ein neues Dokument.
- Markiert am linken Werkzeugpanel das Kreis-Werkzeug (Shortcut: E) und zieht mit gedrückter Maustaste einen Kreis auf. Tipp: Haltet die Strg-Taste gedrückt, um einen perfekten Kreis zu erhalten.
- Sobald der Kreis ausgewählt ist, erscheint oben die Werkzeugleiste „Kreis/Ellipse“. Hier findet ihr die entscheidenden Einstellungen für Segmente.
- Das erste Zahlenfeld ist für den Anfangswinkel (0-360°) zuständig, bei dem das Kreis-Segment beginnen soll.
- In das zweite Zahlenfeld tragt ihr den Endwinkel für das Segment ein. Die Eingabe erfolgt in Grad – fertig!
Praktische Anwendungsmöglichkeiten
Kreis-Segmente sind vielseitiger, als es auf den ersten Blick scheint. In der modernen Webgestaltung und App-Entwicklung werden sie häufig für:
Progress-Indikatoren: Kreisförmige Fortschrittsbalken sind ein beliebtes UI-Element. Mit Inkscape könnt ihr solche Elemente als SVG erstellen, die sich perfekt skalieren lassen.
Datenvisualisierung: Tortendiagramme und andere statistische Darstellungen lassen sich präzise umsetzen. Die SVG-Ausgabe ermöglicht später sogar Animationen mit CSS.
Logo-Design: Viele moderne Logos nutzen geometrische Formen und Segmente für einen minimalistischen Look.
Icon-Entwicklung: Ob für Websites oder Apps – Kreis-Segmente sind Grundbausteine vieler Icons.
Erweiterte Techniken
Inkscape bietet noch weitere Möglichkeiten für die Arbeit mit Kreissegmenten:
Segment-Typ ändern: Über die Dropdown-Auswahl in der Werkzeugleiste könnt ihr zwischen verschiedenen Segment-Arten wählen – von offenen Bögen bis zu geschlossenen Kuchenstücken.
Präzise Eingaben: Für exakte Winkel könnt ihr Berechnungen direkt in die Eingabefelder eintragen. Inkscape versteht auch Formeln wie „360/3“ für ein Drittel-Segment.
Duplizieren und rotieren: Für komplexe Diagramme erstellt ihr ein Segment und dupliziert es (Strg+D), um es dann zu rotieren und anzupassen.
Warum SVG die richtige Wahl ist
Die SVG-Ausgabe von Inkscape bringt entscheidende Vorteile mit sich: Die Grafiken sind unendlich skalierbar, haben kleine Dateigrößen und lassen sich mit CSS und JavaScript nachträglich bearbeiten. Das macht sie perfekt für responsive Webdesign und moderne Anwendungen.
Besonders praktisch: SVG-Dateien sind im Grunde XML-Code, den ihr bei Bedarf auch direkt bearbeiten könnt. So lassen sich später Farben ändern oder Animationen hinzufügen, ohne die ursprüngliche Inkscape-Datei öffnen zu müssen.
Tipps für den Workflow
Für einen effizienten Arbeitsablauf empfiehlt es sich, häufig verwendete Segment-Größen als Vorlagen zu speichern. Inkscape unterstützt Symbole und Objektbibliotheken, in denen ihr wiederverwendbare Elemente ablegen könnt.
Außerdem solltet ihr die Ausrichtungshilfen nutzen: Über das Menü „Ansicht“ aktiviert ihr Hilfslinien und Raster, die beim präzisen Positionieren helfen. Gerade bei der Erstellung von Diagrammen mit mehreren Segmenten ist das unerlässlich.
Mit diesen Grundlagen seid ihr bestens gerüstet, um professionelle Grafiken mit Inkscape zu erstellen – kostenlos und ohne Abo-Fallen.
